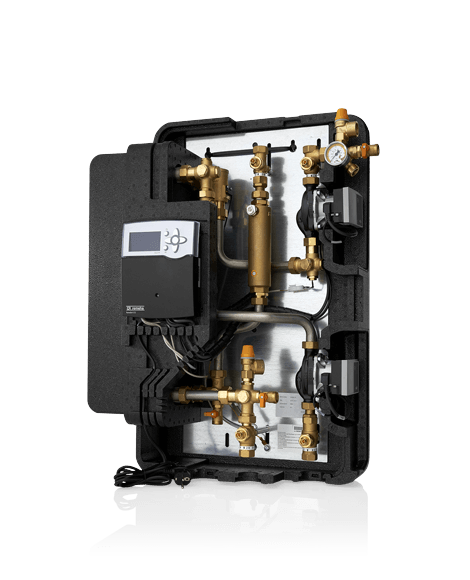

DKC zonne-energiestation Type B

DKC-
zonne-energiestation

Compact, volledig voorgemonteerd zonne-energiestation

Kenmerken

  • Zonne-energiestation voor installaties tot 100m2
  • Voorgemonteerd op een stalen wandhouder
  • Geïntegreerde RVS-platenwisselaar

Prestaties

  • Standaard voorgeprogrammeerde instellingen
  • Met geïntegreerde zonneregelaar RemaSOL C/2
  • Volledig geïsoleerd
Als partner in duurzaam comfort helpen we u graag met advies en ondersteuning
5 jaar garantie op de
zonneboiler en de collectoren
Hoogste ISDE-subsidie op
zonlichtsystemen in Nederland

Aan de slag

met het DKC-zonne-energiestation

Uitvoeringen en prestaties

DKC 8-30 HE

  • Zonnestation geschikt voor collectorvelden tot 30m2
  • Opvoerhoogte 8 meter
  • Platenwisselaar 20 platen

DKC 12-50 HE

  • Zonnestation geschikt voor collectorvelden tot 50m2
  • Opvoerhoogte 12 meter
  • Platenwisselaar 30 platen

DKC 14-100 HE

  • Zonnestation geschikt voor collectorvelden tot 100m2
  • Opvoerhoogte 14 meter
  • Platenwisselaar 50 platen

Het station bestaat uit een voorgemonteerde en op lekkage gecontroleerde appendagegroep voor de warmteoverdracht van een primair of collectorcircuit naar een secundair of boilercircuit. Het systeem bevat een vooraf ingestelde regelaar en belangrijke appendages en veiligheidsvoorzieningen voor de werking van de zonne-installatie.


Prestaties

Installatie C250 collectoren   DKC 8-30 HE DKC 12-50 HE DKC 14-100 HE
Oppervlakte collectoren m2 20-30 30-50 50-100
Maximum aantal C250 mm 12 20 40

Hoogte (totaal) mm 680 795 828
Breedte (totaal) mm 425 674 676
Diepte (totaal) mm 249 298 298
Hart afstand aanvoer- retourleidingen mm 82 120 120
Leidingaansluitingen   3/4” inwendige draad 1" inwendige draad
Aansluiting voor expansievat   3/4” uitwendige draad, vlaksluitend
Afvoer veiligheidsventiel   3/4” inwendige draad

Bedrijfsdruk max. (primair / secundair) bar 6 / 3
Bedrijfstemperatuur max. (primair / secundair) °C 120 / 95
Max. stagnatietemperatuur °C 140
Max. gehalte propyleenglycol % 50
Bedrijfstemperatuur sensoren °C min 25 tot 120
Uitrusting
Volumestroommeter primair / Flowrotor l/min 0,5 - 15 2 - 50 2 - 50
Volumestroommeter secundair / Flowmeter l/min 0,5 - 15 3 - 22 5 - 40
Zwaartekrachtremmen primair mmWs 2x 200
Zwaartekrachtremmen secundair mmWs 1x 200 2x 200 1x 200
Primaire pomp   Wilo Yonos para ST 15/7,5 Wilo Yonos para ST 15/13 Grundfos Solar PML 25-145
Opvoerhoogte m 8 12 14
Secundaire pomp   Wilo Yonos para ST 15/7 Wilo Yonos para ST 15/7
 Grundfos UPM3 Solar 25-75
Platenwisselaar
Afmetingen platen mm 526 x 119
Aantal platen   20 30 50
Uitwisselingsoppervlak m2 1,13 1,76 3,02

Installatie en onderhoud tips

Plaatsen

Plaatsen

  • Voor de montage kan gebruik gemaakt worden van een boorsjabloon. Dit sjabloon is bijgeleverd bij het station.
In gebruik nemen

In gebruik nemen

  • SD-kaart met voorgeprogrammeerde Remeha-principeschema’s.
  • Om een goede kwaliteitsborging voor uw geïnstalleerde zonne-installatie te garanderen kan onze service specialist een inbedrijfsname voor u realiseren. Hierbij zal onze specialist met u door een checklist heen lopen en alle technische punten doorlopen.
Onderhoud

Onderhoud

  • Er zijn standaardparameters voor de sensoren en de pompen in de regelaar ingesteld. Door deze parameters te wijzigen, kunt u de werking van de installatie optimaliseren. Een gedetailleerde beschrijving vindt u in de aparte handleiding van de regelaar.
