C250 zonnecollector

Zeer hoogrendement collector met laag drukverlies

Kenmerken

Een van de hoogste collectorrendementen van Nederland
Zowel verticale als horizontale uitvoering
Plat dak en op dak installatie
Esthetisch hoogwaardige collectoren

Prestaties

Montage tot 10 collectoren (25 m²) in serie mogelijk
Uitstekende STEAMBACK®-veiligheid door de meandertechniek
Solar Keymark-certificaten

Als partner in duurzaam comfort helpen we u graag met advies en ondersteuning

5 jaar garantie op de
zonneboiler en de collectoren.

Hoogste ISDE-subsidie op zonlichtsystemen in Nederland

Aan de slag

met de C250 zonnecollectoren

Uitvoeringen en prestaties
Installatie en onderhoud
Documentatie en downloads

Uitvoeringen en prestaties

Zonnecollectoren C250

2,5 m² bruto oppervlakte
Collectorrendement η0 C250V 0,81 C250H 0,818
Collectorgewicht 49 kg

Prestaties

Technische gegevens			C250V	C250H
Solar Keymark Certificaat waarden	Collector rendement, optisch rendement η0	aperture	0,81	0,818
	warmterverlies coëfficiënt k1	W/(m²K)	3,48	3,748
	warmterverlies coëfficiënt k2	W/(m²K2)	0,02	0,016
	eta 0,5 (rendement bij 50 °C Δt tussen collector en uitgangstemperatuur)	%	61
	IAM (hoek correctie factor)		0,91
	Licentie nummer		078/000146	078/000126
Afmetingen	Bruto oppervlak	m²	2,51
	Absorber oppervlak	m²	2,35
	Apertuur oppervlak	m²	2,37
	Lengte	mm	2187	1147
	Breedte	mm	1147	2187
	Dikte	mm	87
	Collector aansluitingen	Ø mm	4 x 22
Werkingswaarden	Absorptie coëfficiënt	%	95 ± 1
	Emissie coëfficiënt	%	5 ± 1
	Maximale bedrijfstemperatuur	°C	120
	Maximale werkdruk	bar	10
	Stagnatietemperatuur	°C	197	198
	Vloeistof inhoud	l	2,3	2,5
	Gewicht	kg	47	49
	Ingerichte kantelhoek (min/max)	°	15-90

Installatie en onderhoud tips

Plaatsen

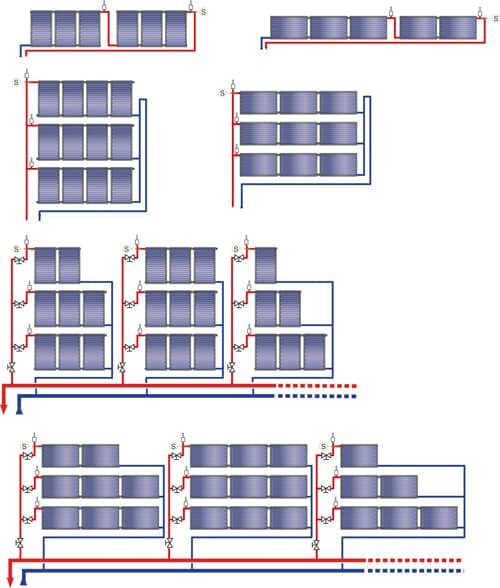

Bij een groot aantal collectoren is het aan te raden deze parallel te koppelen. In het Solar Pro boek kunt u de verschillende opties bekijken.
De zonnecollectoren moeten onderling in een collectorstrang gekoppeld worden. De hydraulische aansluitingen tussen de verschillende zonnecollectoren gebeurt parallel om de drukverliezen te beperken.
Voor een optimale efficiëntie hebben collectorstrangen van 5 tot 6 zonnecollectoren de voorkeur.

Aansluiten

De collectoren in serie worden verbonden met behulp van speciale compensatoren met dubbele O-ring techniek.
De aansluitset bevat alle componenten voor de eerste en de laatste collector in de serie. De collectoren in serie kunnen met een flexibele RVS-golfbuis worden aangesloten op het leidingennet.

Download de installatiehandleiding van de hydraulische set

In gebruik nemen

Om een uniforme circulatie in de C250 H/V collectoren te garanderen, adviseren wij om maximaal 8 zonnecollectoren in één strang te koppelen wanneer deze langs één zijde worden aangesloten. Gebruik maximaal 10 stuks wanneer deze diagonaal (centrale aansluiting) worden aangesloten. Voor een optimale efficiëntie hebben collectorstrangen van 5 tot 6 zonnecollectoren de voorkeur.

Onderhoud

Een slangvormige warmtewisselaar zorgt door middel van het STEAMBACK®-principe voor automatische beveiliging tegen oververhitting van de warmtegeleidende vloeistof. Hierdoor is er aanzienlijk minder onderhoud aan het zonlichtsysteem nodig.
